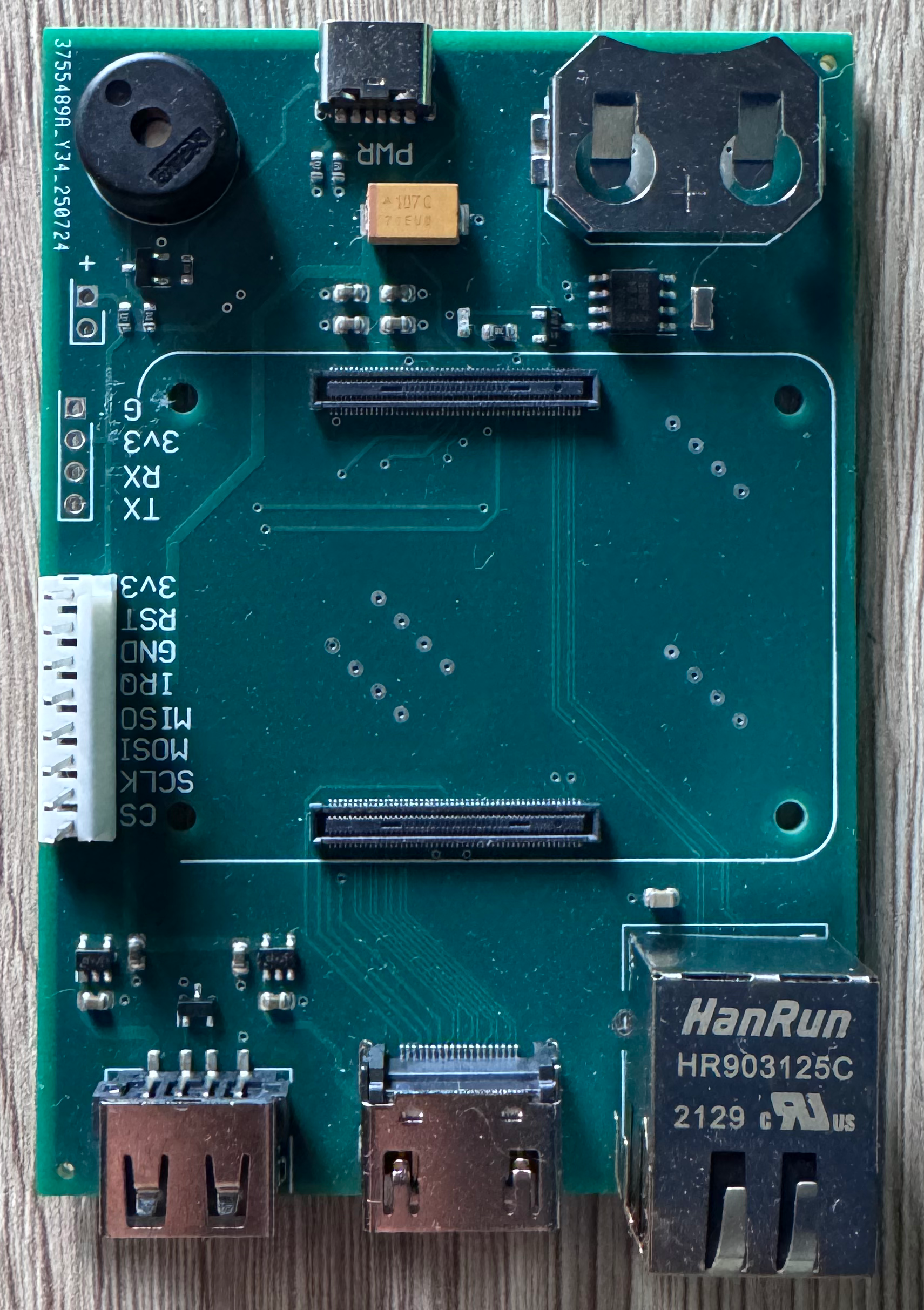

Compute Module 4 / 5 – Produkcyjna Płyta Bazowa z RFID/HDMI/USB/RTC
Profesjonalna, kompaktowa płyta bazowa dla Raspberry Pi Compute Module 4 oraz 5, zaprojektowana z myślą o zastosowaniach produkcyjnych, prototypowaniu oraz integracji w gotowych urządzeniach. Umożliwia szybkie uruchomienie projektów z obsługą czytników RFID i pełnym zestawem interfejsów.
Wymiary: 64.5mm (szerokość) x 92,60mm (długość) x 15,20mm (wysokość - największy element ETH)
Najważniejsze cechy:
- Obsługa CM4 oraz CM5 z pamięcią eMMC (wymagane do uruchomienia oprogramowania)

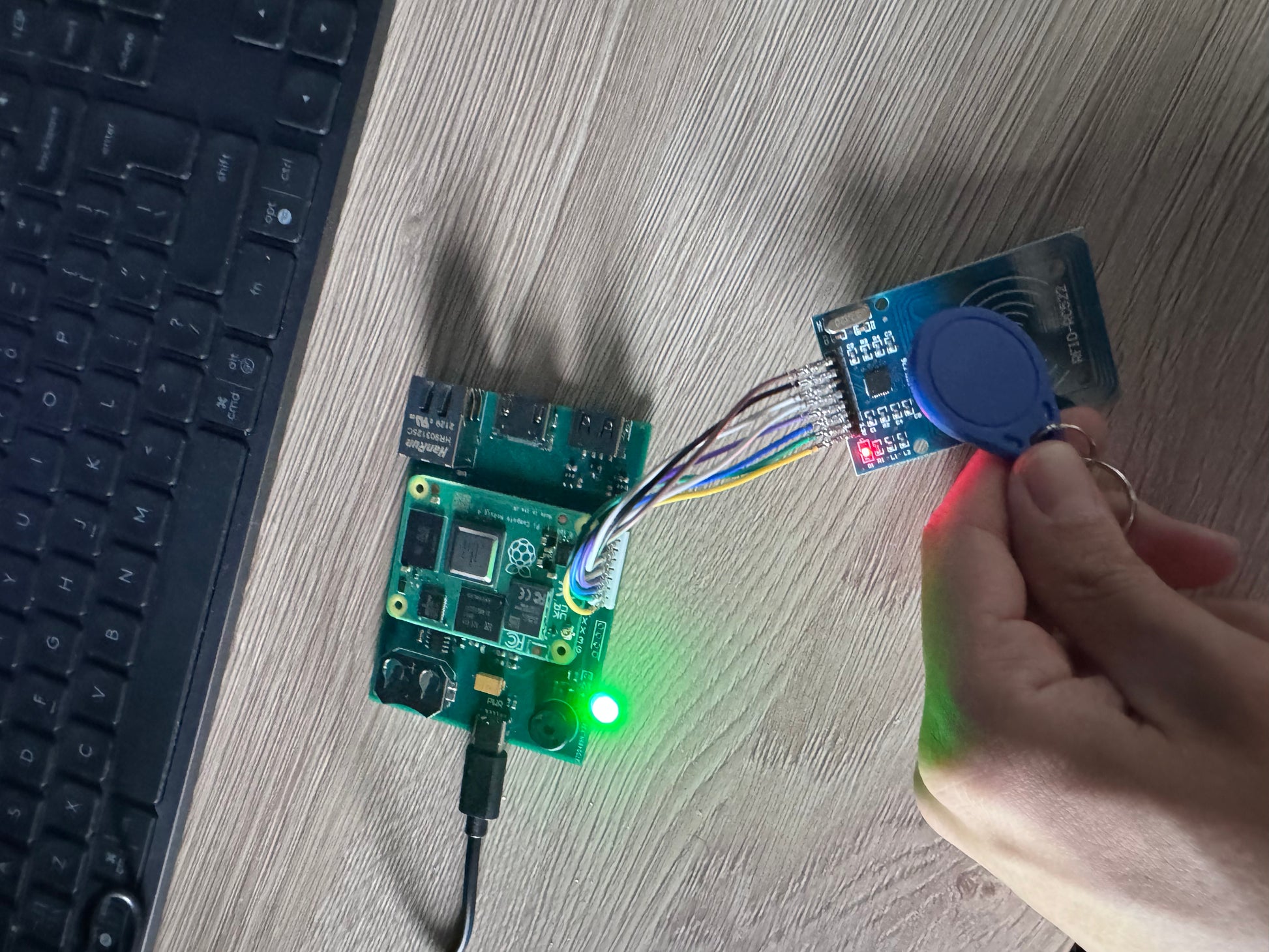

- Dedykowany port SPI w formie złącza TE Connectivity 3-640621-8 do podłączenia czytników RFID (np. RC522) lub innych urządzeń SPI, z wyprowadzonymi liniami MISO, MOSI, SCK, SDA, IRQ, RST, 3V3 i GND
- Zasilanie przez USB-C
- Ethernet 100 Mb/s z gniazdem RJ45
- Port HDMI do podłączenia wyświetlaczy lub monitorów
- Jeden port USB do obsługi urządzeń peryferyjnych
- Zegar czasu rzeczywistego (RTC) z podtrzymaniem bateryjnym
- Wbudowany buzzer sygnalizacyjny
- Jeden programowalny pin GPIO w konfiguracji Hi-Z (wysoka impedancja) z wbudowanym rezystorem – przeznaczony do sterowania diodą LED. Sterowanie przekaźnikiem można osiągnąć dodając dodatkowy tranzystor
- Dodatkowy, niezlutowany interfejs UART (TX, RX, 3V3, GND) do własnych zastosowań
- Kompaktowe wymiary, dostosowane do montażu w obudowach projektowych i produkcyjnych
W zestawie:
- Przykładowe oprogramowanie do obsługi czytnika RFID z komunikacją REST API (wysyłanie zapytań HTTP do zdefiniowanego endpointu)
- Dokumentacja techniczna (schemat blokowy, opis pinów, instrukcja podłączenia)
Do czego służy?
Po włożeniu Compute Module 4 lub 5 (z pamięcią eMMC) płyta zapewnia kompletną infrastrukturę sprzętową do:
- budowy systemów kontroli dostępu (Access Control), rejestracji czasu pracy (RCP), logowania do maszyn i terminali
- prototypowania urządzeń IoT z komunikacją Ethernet, USB i HDMI
- szybkiego testowania aplikacji z wykorzystaniem czytników RFID
- integracji w produktach przemysłowych jako płyta główna
Świetne rozwiązanie do pracy developerskiej, testowej oraz jako stabilna baza sprzętowa w produkcji seryjnej urządzeń opartych o Raspberry Pi CM4/CM5 z eMMC.
Parametry techniczne:
| Parametr | Wartość |
|---|---|
| Obsługiwane moduły | Raspberry Pi Compute Module 4 i 5 z eMMC |
| Złącze SPI do RFID | TE Connectivity 3-640621-8 (MISO, MOSI, SCK, SDA, IRQ, RST, 3V3, GND) |
| Porty komunikacyjne | 1× Ethernet 100 Mb/s (RJ45), 1× USB, 1× HDMI, 1× SPI (RFID), 1× UART (TX, RX, 3V3, GND – niezlutowany) |
| Zasilanie | USB-C, 5 V |
| RTC | Tak, z podtrzymaniem bateryjnym |
| Sygnały wyjściowe | 1× GPIO Hi-Z z rezystorem – sterowanie diodą LED. Sterowanie przekaźnikiem można osiągnąć dodając dodatkowy tranzystor. |
| Sygnalizacja | Buzzer wbudowany |
| Wymiary | kompaktowe, do montażu w obudowach projektowych |
| W zestawie | Przykładowe oprogramowanie z REST API, dokumentacja techniczna |
